NMQ-izravno spojena magnetska pumpa od nehrđajućeg čelika

Dom / Proizvodi / Pumpe s magnetskim pogonom / NMQ-izravno spojena magnetska pumpa od nehrđajućeg čelika

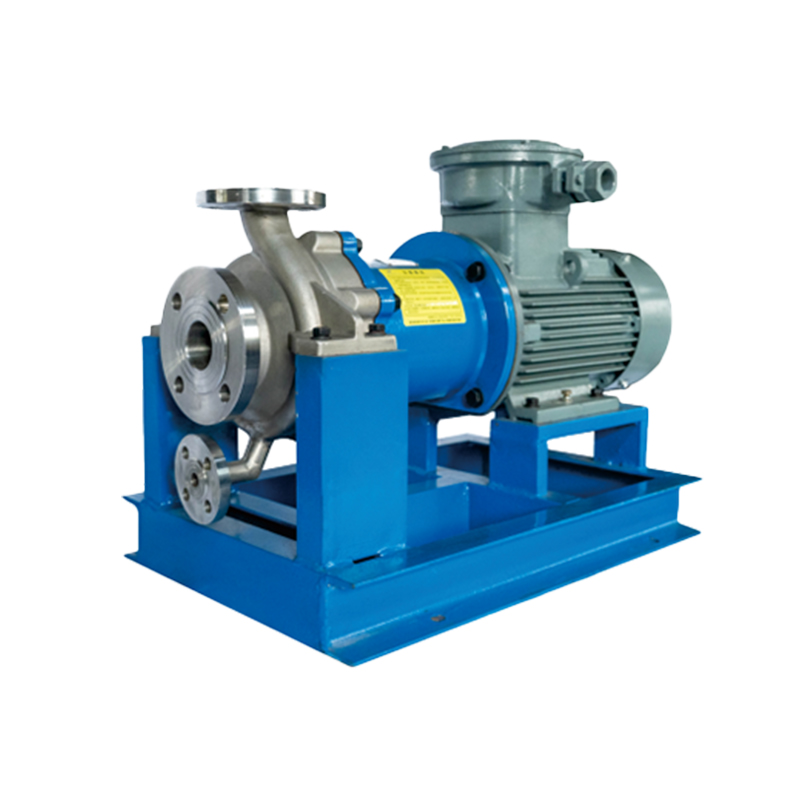

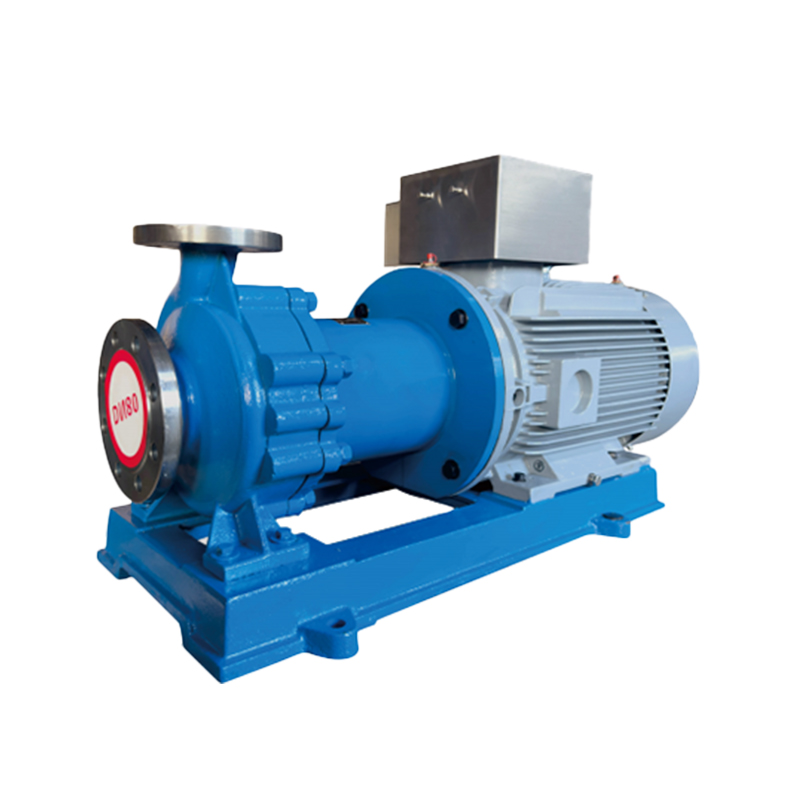

NMQ-izravno spojena magnetska pumpa od nehrđajućeg čelika
  • NMQ-izravno spojena magnetska pumpa od nehrđajućeg čelika
  • NMQ-izravno spojena magnetska pumpa od nehrđajućeg čelika

NMQ-izravno spojena magnetska pumpa od nehrđajućeg čelika

Centrifugalna pumpa serije NMQ s magnetskim pogonom (poznata kao magnetska pumpa NMQ) nova je vrsta pumpe potpuno nepropusne i otporne na koroziju koju je razvila naša tvrtka na temelju trenutnih zahtjeva korisnika i tržišta, nadograđujući postojeće magnetske pumpe na tržištu. Prvenstveno se sastoji od motora, magnetske spojnice i centrifugalne pumpe otporne na koroziju, sa snagom koja se prenosi preko magnetske spojnice, čime se osigurava da nema curenja. Ključna značajka je da kada motor pokreće vanjski magnetski čelik magnetske pogonske jedinice na rotaciju, magnetsko polje prolazi kroz raspor i izolacijsku čahuru, djelujući na unutarnji magnetski čelik, uzrokujući da se osovina pumpe okreće sinkrono s motorom, prenoseći moment bez kontakta. Na kraju ulazne snage osovine crpke, tekućina je zabrtvljena unutar nepomične izolacijske čahure, eliminirajući potrebu za dinamičkim brtvama, čime se sprječavaju uobičajeni problemi curenja u petrokemijskoj industriji i postiže potpuna prevencija curenja.

Dizajnirane u skladu sa standardima ISO2858 i HG/T2730, dimenzije sučelja pumpe su kompatibilne sa zamjenskim kemijskim pumpama kao što su IH i CZ, nudeći dobru zamjenjivost, visoku učinkovitost i niske vibracije.

Unutarnji i vanjski magneti izrađeni su od trajnih magnetskih materijala neodimij željezo bor ili samarij kobalt, koji pružaju visoku magnetsku učinkovitost i jaku otpornost na visoke temperature.

Crpka se može dizajnirati u konfiguracijama s izravnom spojkom i s podijeljenom konfiguracijom prema tehničkim zahtjevima, s dostupnim izolacijskim uređajima za kristalizirajuće medije.

Modularna struktura je jednostavna za rastavljanje i održavanje, značajno smanjujući profesionalne zahtjeve za osoblje za održavanje.

Uređaji za zaštitu od rada na suho mogu se konfigurirati prema zahtjevima korisnika kako bi se spriječila šteta uzrokovana radom na suho.

Crpka radi s apsolutnom prevencijom curenja, temeljito rješava probleme s curenjem koji su uobičajeni kod zatvorenih pumpi, što je čini najboljom alternativom oklopljenim pumpama.

Prijave:
Primjenjiva polja: Zaštita okoliša, petrokemija, hrana, biofarmaceutika, proizvodnja električne energije, metalurgija, zrakoplovna industrija i druge industrije, poput rafinerija, tvornica etilena, tvornica za preradu prirodnog plina, raznih kemijskih tvornica, farmaceutskih tvornica, tvornica nuklearnog goriva, nuklearnih elektrana itd.

Primjenjivi procesi: čiste, zapaljive, eksplozivne, hlapljive, otrovne, dragocjene tekućine i drugi mediji koji zahtijevaju sprječavanje istjecanja, gdje nije dopuštena kontaminacija medija brtvama.

Materijali: Protočne komponente crpke mogu se izraditi od različitih materijala otpornih na koroziju na temelju radnih uvjeta i zahtjeva korisnika, kao što su 304, 304L, 302, 321, 316, 316L, 904, legure titana, legure na bazi nikla, itd. Za posebne potrebe mogu se izraditi prilagođeni dizajni na temelju specifičnih radnih uvjeta.

Zatražite ponudu
PREV：NMQL-Magnetska pumpa od nehrđajućeg čelika
DALJE：Dvostruko izolirana centrifugalna pumpa s magnetskim pogonom tipa NMLEW
  • Opis
  • Kontaktirajte nas

Polja primjene
Biološka medicina, petrokemija, rudarstvo, metalurgija, tiskanje i bojanje tekstila, električna energija, hrana, proizvodnja papira, galvanizacija, obrada otpadnih voda, dimovod
obrada plina, nova energija, novi materijali i druge industrije.

Upotreba pumpe
Primjenjivo za prijevoz zapaljivih i eksplozivnih hlapljivih, otrovnih i štetnih, vrijednih i visoko. korozivni medij za čišćenje; Kao što je bilo koja koncentracija kiseline i lužine, soli, otapala, jakog oksidansa itd.

Uputa za dizajn
Magnetska pumpa od nehrđajućeg čelika serije NMQ novi je tip visokoučinkovite magnetske pumpe poboljšane u odnosu na standardnu COB metalnu magnetsku pumpu. The
usvojen je vodeći međunarodni kombinirani magnetski krug povuci-guraj i dizajn je optimiziran. Magnetski moment je povećan za 15% pod istim
veličine. Izolacijski rukavac može biti izrađen od HC276, TA2 i drugih materijala, što uvelike smanjuje gubitak uzrokovan magnetskim vrtložnim strujama. Odličan
hidraulički model poboljšava učinkovitost cijelog stroja za 3-8 postotnih bodova. Podržavaju ga dvostruki klizni ležajevi i radi glatko. kada
temperatura ispod 100 °C, magnetski materijal Nd-Fe-B s najvećim produktom magnetske energije i magnetski materijal samarij-kobalt s
odabrana je otpornost na visoke temperature od 100 C -320 C. Proizvod ima visoku kompatibilnost, standardizaciju i univerzalnost.

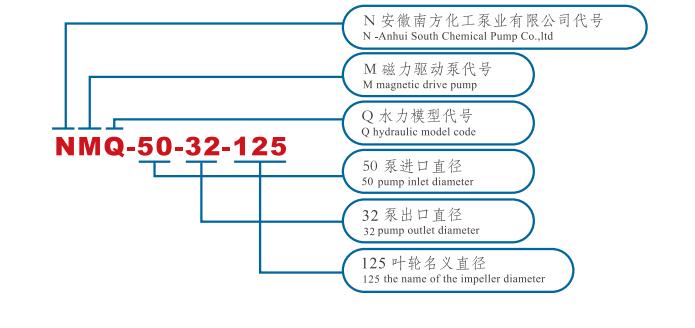

Model br Kapacitet protoka （m³/h） Glava pumpe （m） NPSH r (m) Učinkovitost (%) Snaga osovine (kW) Snaga motora (kW) Brzina rotacije (o/min) Promjer (mm)
Ulaz utičnica
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Model br Kapacitet protoka (m³/h) Visina pumpe (m) NPSHr (m) Učinkovitost (%) Snaga vodene osovine (kW) Snaga motora (kW) Brzina rotacije (r/min) Promjer (mm)
Ulaz Izlaz
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Radni uvjeti

Kalibar 20 - 300 mm
Radna temperatura - 120 ℃ - 320 ℃
Raspon protoka 3m³/h - 800m³/h
Raspon glave 12,5m - 130m
Raspon materijala 304，304L，316L，2205/904L，TA2，Hc276
Standard dizajna HG/T2730，SH/T3148，API685
