IMD-FT ugrađena pumpa s magnetskim pogonom

Dom / Proizvodi / Pumpe s magnetskim pogonom / IMD-FT ugrađena pumpa s magnetskim pogonom

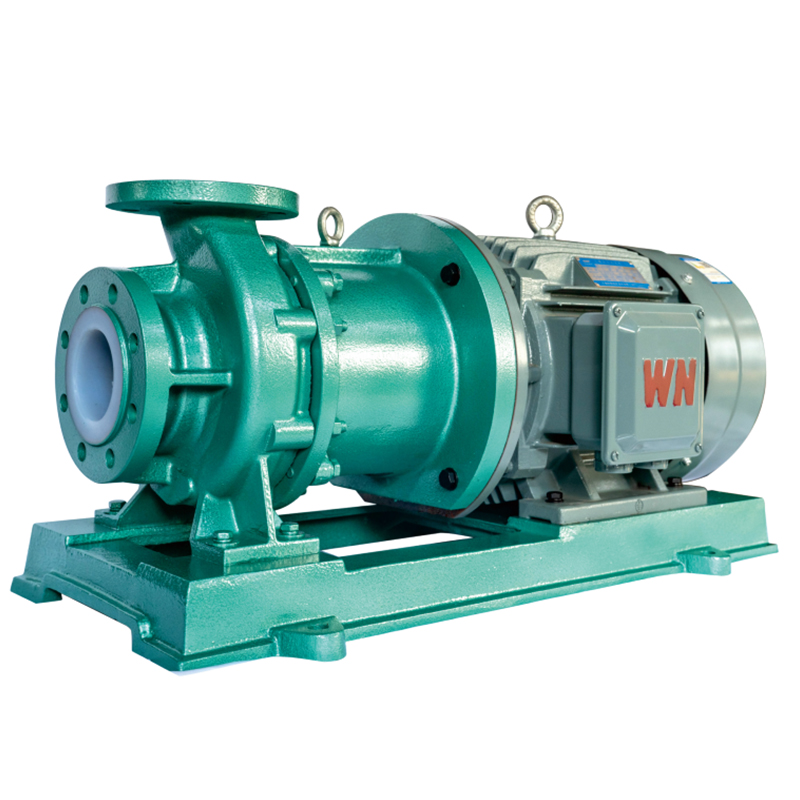

IMD-FT ugrađena pumpa s magnetskim pogonom
  • IMD-FT ugrađena pumpa s magnetskim pogonom

IMD-FT ugrađena pumpa s magnetskim pogonom

IMD pumpa je pumpa s magnetskim pogonom od fluor plastike velike snage i visokog dizanja. Dizajn pumpe i dimenzije ugradnje su u skladu s međunarodnim standardima ISO. Sve specifikacije imaju izravnu spojku motora, podržanu srednjim nosačem, s kompaktnom strukturom koja omogućuje jednostavno rastavljanje. Glavne komponente izrađene su od čelika obloženog F46, što osigurava visoku čvrstoću tijela pumpe. Unutarnji i vanjski magneti izrađeni su od magnetskog materijala visokih performansi, "Neodymium Iron Boron", a izolacijska čahura izrađena je od uvezenih nemetalnih materijala, čime se značajno smanjuju gubici magnetskih vrtložnih struja. Ova pumpa može transportirati korozivne medije visoke koncentracije gustoće veće od 1,9t/m3.

Metoda pogona je magnetski neizravni, beskontaktni pogon, s potpunom izolacijom između unutarnjeg i vanjskog magneta preko izolacijske čahure. To osigurava da je komora pumpe potpuno zabrtvljena, eliminirajući curenje i sprječavajući bilo kakvo onečišćenje radnog okoliša. Posebno je prikladan za transport vrlo kiselih, alkalnih, oksidativnih, zapaljivih, eksplozivnih, otrovnih i hlapljivih medija. Magnetska pumpa serije IMD, sa svojim izvrsnim performansama i pristupačnom cijenom, postala je prvi izbor za korisnike koji zamjenjuju skupe magnetske pumpe iz uvoza koje je teško nabaviti u mnogim projektima.

Prijave
Magnetska pumpa serije IMD, s protokom od 6-120 m³/h i visinom od 15-40 m, prikladna je za transport vrlo korozivnih, zapaljivih, toksičnih i hlapljivih kemijskih medija.
Radna temperatura: -20 do 100°C; pumpi je zabranjeno raditi na suho.

Značajke dizajna:
1. Dizajn sprječavanja curenja i princip rada
Crpka eliminira potrebu za brtvama vratila korištenjem magnetske spojke za neizravni pogon, eliminirajući probleme s curenjem i sprječavajući onečišćenje radnog okoliša.
Protočni dijelovi pumpe izrađeni su od "fluoroplastične legure", što omogućuje kontinuirani transport bilo koje koncentracije kiselina, lužina, jakih oksidansa i drugih korozivnih medija bez oštećenja.
Pogonska jedinica koristi spojku s trajnim magnetom izravno montiranu na osovinu motora. Komora pumpe je potpuno zabrtvljena, a impeler se okreće kroz magnetsku spojku. Ovaj dizajn je kompaktan, siguran i energetski učinkovit.
2. Izdržljiva struktura tijela pumpe
Dok su dijelovi koji dolaze u kontakt s tekućinom izrađeni od fluoroplastike, kućište pumpe izrađeno je od metalnog materijala, što omogućuje tijelu pumpe da izdrži težinu cjevovoda i mehaničke udare.

Zatražite ponudu
PREV：Samousisavajuća pumpa s magnetskim pogonom obložena ZMD fluor-plastikom
DALJE：IME-FT Četvrta generacija visokoučinkovite i štedne magnetske pumpe obložene fluorom
  • Opis
  • Kontaktirajte nas

Polja primjene
Biološka medicina, petrokemija, rudarstvo, metalurgija, tiskanje i bojanje tekstila, električna energija, hrana, proizvodnja papira, galvanizacija, obrada otpadnih voda, dimni plinovi
tretman, nova energija, novi materijali i druge industrije.

Upotreba pumpe
Primjenjivo za prijevoz zapaljivih i eksplozivnih hlapljivih, otrovnih i štetnih, vrijednih i visoko korozivnih sredstava za čišćenje; Takav kao i svaki. koncentracija kiselina i lužina, soli, otapala, jakog oksidansa itd.

Uputa za dizajn
IMD-FT obložena magnetska pumpa je IMD obložena magnetska pumpa od fluor plastike koja se temelji na dugoročnim tehničkim
akumulacija i upućivanje na naprednu inozemnu tehnologiju i istraživanje dizajna i razvoj visoko učinkovitih magnetskih pumpi za uštedu energije. Izgled i ugradbene dimenzije pumpe su u skladu s ISO međunarodnim standardima za projektiranje i proizvodnju, sve specifikacije za motor su ravne asocijacije, podržane srednjim nosačem, malog volumena i prikladne demontaže; Izvan rukavca koristeći fluornu plastiku s cijelim kalupom, dodajte ojačanje nemetalnog kompozitnog materijala za oblikovanje, kako biste poboljšali otpornost na pritisak odstojnika i eliminirali gubitak magnetske vrtložne struje, karakteristike performansi pumpe za mali protok visok hm, gustoću prijenosa veću od 1,9 t/m3 jak korozivni medij. Ova serija izvrsnih performansi i visokog omjera magnetske pumpe postala je zamjena za uvezene prve magnetske pumpe.

Sa sekundarnim motorom n=2900r/min Projektni tlak: 1,6Mpa

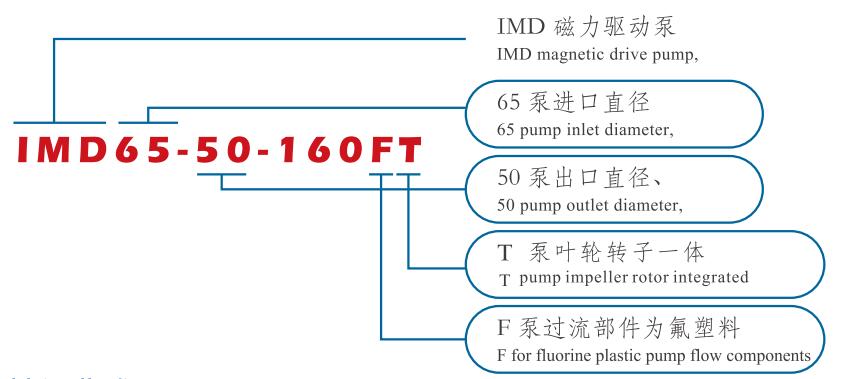

Model br Kapacitet protoka (m³/h) Visina pumpe (m) Učinkovitost (%) Snaga motora (kW) NPSH r (m) Promjer (mm) Brzina rotacije
Ulaz utičnica
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


S četverostupanjskim motorom n=1450r/min Dizajnirani tlak: 1,6Mpa

Model br Kapacitet protoka (m³/h) Visina pumpe (m) Učinkovitost (%) Snaga motora (kW) NPSH r (m) Promjer (mm) Brzina rotacije
Ulaz utičnica
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Radni uvjeti

Promjer pumpe 32 mm - 300 mm
Radna temperatura - 20 ℃ - 180 ℃
Raspon kapaciteta protoka 3m³/h - 800m³/h
Raspon visine pumpe 15m - 125m
Raspon materijala Podstavljeno - u FEP(F46), PFA
Dizajnirani standard HG/T2730、SH/T3148、API685
