IHF jednostupanjska kemijska centrifugalna pumpa s jednom usisnom linijom

Dom / Proizvodi / Centrifugalne pumpe / IHF jednostupanjska kemijska centrifugalna pumpa s jednom usisnom linijom

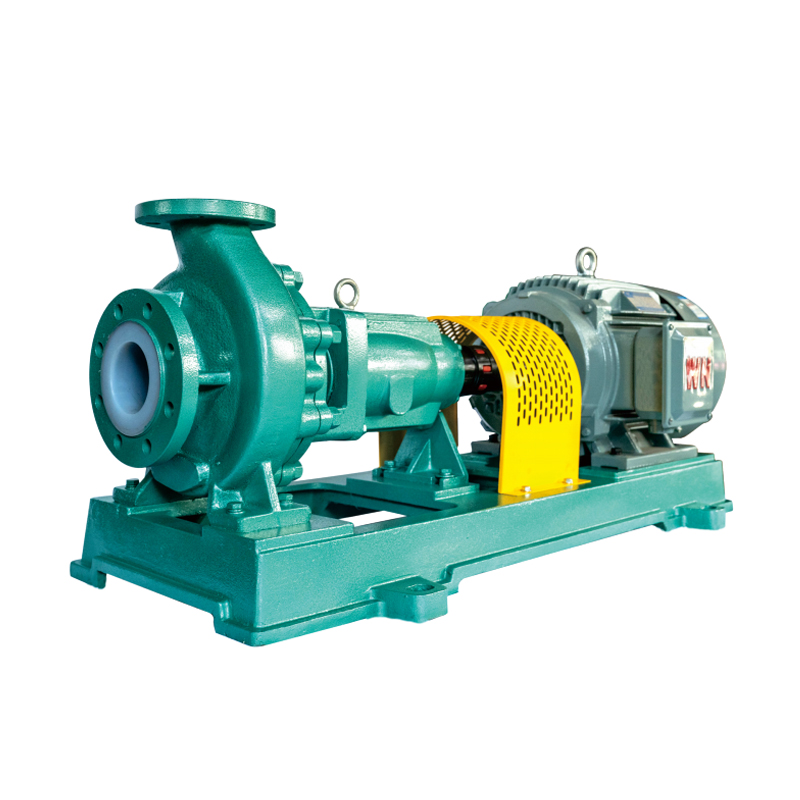

IHF jednostupanjska kemijska centrifugalna pumpa s jednom usisnom linijom
  • IHF jednostupanjska kemijska centrifugalna pumpa s jednom usisnom linijom

IHF jednostupanjska kemijska centrifugalna pumpa s jednom usisnom linijom

Jednostupanjska kemijska centrifugalna pumpa od fluoroplastične legure s jednim usisom serije IHF (IHF centrifugalna pumpa) dizajnirana je i proizvedena prema međunarodnim standardima, integrirajući vrhunsku nemetalnu tehnologiju pumpe. Kućište pumpe izrađeno je od metalne ljuske obložene perfluoroetilen propilenom (F46). Poklopac pumpe, impeler i rukavac osovine imaju metalne umetke inkapsulirane u fluoroplastiku metodom sinteriranja i prešanja. Vanjska mehanička brtva s mijehom dizajnirana je s nepokretnim prstenom izrađenim od 99,9% aluminijeve keramike (ili silicij-karbida) i rotirajućim prstenom izrađenim od PTFE materijala za punjenje, čime se osigurava izvrsna otpornost na koroziju, habanje i superiorne performanse brtvljenja.

I ulaz i izlaz pumpe ojačani su lijevanim čelikom kako bi se poboljšala njezina otpornost na pritisak. IHF centrifugalna pumpa visoko je cijenjena u praktičnoj uporabi zbog svoje izvrsne otpornosti na koroziju i habanje, tolerancije na visoke temperature, izdržljivosti, visoke mehaničke čvrstoće i glatkog rada. Crpka ima dobro dizajniranu strukturu koja promiče pouzdano brtvljenje, jednostavno održavanje i dug radni vijek, a sve to uz minimalno vrijeme zastoja i smanjenje tehničke stručnosti potrebne za održavanje.

Proizvedeno u skladu sa standardima ISO2858 i HG/T3183, dimenzije sučelja ove pumpe usklađene su s drugim modelima kemijskih pumpi kao što su IH, CZ i drugi, osiguravajući kompatibilnost, visoku učinkovitost i minimalne vibracije.

Centrifugalne pumpe serije IHF imaju široku primjenu u raznim industrijama, uključujući biofarmaceutiku, petrokemiju, rudarsku metalurgiju, tisak i bojanje tekstila, proizvodnju električne energije, preradu hrane, proizvodnju papira, galvanizaciju, obradu otpadnih voda, obradu dimnih plinova, novu energiju i nove materijale.

Pumpe serije IHF obično imaju jednostranu vanjsku mehaničku brtvu WB2. Mehanički brtveni prsten od silicij-karbida je lagan i ima nizak koeficijent toplinske ekspanzije, visoku tvrdoću, izvrsnu čvrstoću na visokim temperaturama, dobru stabilnost dimenzija na povišenim temperaturama, jaku otpornost na koroziju, visok modul elastičnosti i produljeni vijek trajanja.

Mogućnosti prilagodbe dostupne su za pumpe serije IHF, a mehanička brtva može se prilagoditi kako bi zadovoljila specifične zahtjeve različitih radnih uvjeta. Za rukovanje korozivnim medijima s kristalizacijom ili čvrstim česticama može se odabrati dvostruka mehanička brtva s ispiranjem vodom.

Komponente ležajne kutije IHF pumpi koriste podmazivanje mašću, sprječavajući curenje ulja, klizanje ležaja, prekomjerni porast temperature i oštećenje ležaja.

Jednostavna struktura crpki serije IHF čini održavanje jednostavnim, značajno smanjujući tehničke vještine potrebne od osoblja za održavanje i pojednostavljujući rastavljanje i popravak.

Prijave:
Područja upotrebe: IHF centrifugalna pumpa naširoko se koristi u raznim industrijama, uključujući zaštitu okoliša, naftu, kemikalije, hranu, biofarmaceutiku, proizvodnju električne energije, metalurgiju, zrakoplovstvo i još mnogo toga. Posebno je prikladan za primjenu u rafinerijama, postrojenjima za proizvodnju etilena, postrojenjima za preradu prirodnog plina, kemijskim postrojenjima, farmaceutskim tvornicama, postrojenjima za nuklearno gorivo, nuklearnim elektranama i drugim industrijskim sektorima.

Primjena proizvoda: Otpornost IHF centrifugalne pumpe na koroziju i habanje dokazana je opsežnom praktičnom upotrebom. Neke ključne primjene uključuju:

Prijevoz korozivnih medija u kemijskoj proizvodnji.

Pročišćavanje otpadnih voda klorom i dodavanje kiseline u postupcima kaustične sode s ionskom membranom (u širokoj upotrebi u domaćim postrojenjima za kaustične sode s ionskom membranom).

Transport elektrolita kod taljenja obojenih metala.

Postupci kiselinskog pranja u proizvodnji automobila.

Farmaceutska, petrokemijska, energetska, galvanska industrija, industrija bojanja, pesticida, proizvodnja papira, prehrambena i tekstilna industrija.

Dugotrajni transport koncentrirane sumporne kiseline, klorovodične kiseline, fluorovodične kiseline, dušične kiseline, aqua regia, jakih lužina, jakih oksidansa, organskih otapala, redukcijskih sredstava i drugih visoko korozivnih medija na temperaturama u rasponu od -20°C do 150°C bez ikakvih oštećenja. To ga čini jednim od najpopularnijih izbora za korisnike u takvim industrijama.

Materijali:
Kućište pumpe izrađeno je od metalne ljuske obložene perfluoroetilen propilenom (F46, PFA), dok su poklopac pumpe i impeler napravljeni inkapsulacijom metalnih umetaka s fluoroplastikom kroz proces sinteriranja i prešanja. Za osovinu se koristi napredna vanjska mehanička brtva s mijehom, s nepokretnim prstenom izrađenim od aluminijeve keramike (ili silicij-karbida) i rotirajućim prstenom izrađenim od PTFE materijala za punjenje, koji pruža vrhunsku otpornost na koroziju i abraziju. Ulaz i izlaz su ojačani lijevanim čelikom, što značajno povećava toleranciju pumpe na temperaturu i tlak. Ako je potrebno, dostupni su dizajni po narudžbi i opcije proizvodnje kako bi se zadovoljili specifični radni uvjeti.

Zatražite ponudu
PREV：FSB Centrifugalna pumpa od legure fluor plastike
DALJE：Nema sljedećeg članka
  • Opis
  • Kontaktirajte nas

Polja primjene
Biološka medicina, petrokemija, rudarstvo, metalurgija, tiskanje i bojanje tekstila, električna energija, hrana, proizvodnja papira, galvanizacija, obrada otpadnih voda, dimovod
obrada plina, nova energija, novi materijali i druge industrije.

Upotreba pumpe
Prijenos različitih koncentracija sumporne kiseline, klorovodične kiseline, dušične kiseline, aqua regia, fluorovodične kiseline, jake lužine, jakog oksidatora, reducenta i jakog korozivnog medija kao što je ion klora. Može biti otporan na sav nehrđajući čelik za otpornost na koroziju medij, umjesto skupe legure titana, novac.

Uputa za dizajn
IHF jednostupanjska jednousisna horizontalna centrifugalna pumpa od fluorne plastike u skladu je s međunarodnim standardom i kombinirana je s dizajnom i proizvodnim procesom nemetalne pumpe. Tijelo pumpe ima metalnu oblogu (F46, PFA), poklopac pumpe, impeler i rukavac osovine su od plastike s fluorom s metalnim umetkom koji se u potpunosti suzbija sinteriranje i postaje, brtva osovine montirana izvana pomoću napredne mehaničke brtve s mijehom, prstenovi od 99,9% glinice ili silicij karbida, prsten s četiri materijala za punjenje s fluorom, izvrsna otpornost na koroziju otporna brtva. Uvoz i izvoz crpki koristi ojačanje od lijevanog čelika, kako bi se poboljšao blagi pritisak ležaja na performanse pumpe. Praktična uporaba pokazuje da crpka ima otpornost na koroziju, otpornost na abraziju, otpornost na visoke temperature, ne starenje, visoku mehaničku čvrstoću, glatki rad, razumnu strukturu, napredne, zapečaćene performanse su pouzdane, jednostavno rastavljanje, održavanje, dug radni vijek.

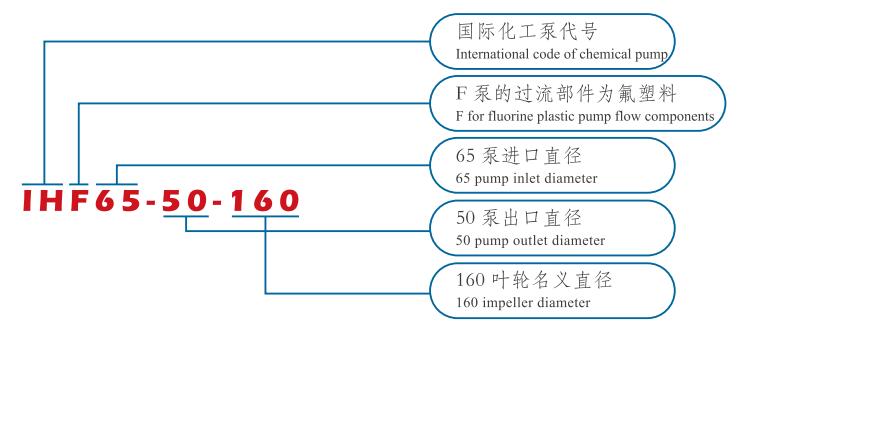

Model br Kapacitet protoka (m³/h) Visina pumpe (m) Snaga motora (KW) Brzina rotacije (r/min) Učinkovitost (%) NPSH r (m) Promjer (mm)
Ulaz utičnica
IHF40-25-125 4 23 1.5 2900 32 2.5 40 25
6 20
8 18.5
2 5.5 0.55 1450 28 2.5
3 5
4 4.5
IHF40-25-160 4 34 2.2 2900 30 3
6 32
8 28
2 9 0.55 1450 24 3
3 8
4 7
IHF40-25-200 4 52 4 2900 26 3
6 50
8 48
2 13.5 0.75 1450 22 3
3 12.5
4 12
IHF40-25-250 4 82 7.5 2900 22 4.5 40 25
6 80
8 78
2 20.5 1.5 1450 20 4.5
3 20
4 19.5
IHF50-32-125 10 23 2.2 2900 51 3 50 32
12.5 20
15 18.5
5 5.5 0.55 1450 46 3
6.3 5
8 4.5
IHF50-32-160 10 34 4 2900 41 3
12.5 32
15 28
5 9 0.55 1450 37 3
6.3 8
8 7
IHF50-32-200 8 52 7.5 2900 36 3
12.5 50
17 48
5 13.5 1.1 1450 30 3
6.3 12.5
8 12
IHF50-32-250 10 82 15 2900 30 4.5
12.5 80
15 78
5 20.5 1.5 1450 26 4.5
6.3 20
8 19.5
IHF65-50-125 15 23 3 2950 58 3.5 65 50
25 20
30 18.5
7.5 5.5 0.55 1450 52 3.5
12.5 5
15 4.5

Model br Kapacitet protoka (m³/h) Visina pumpe (m) Snaga motora (KW) Brzina rotacije (r/min) Učinkovitost (%) NPSH r (m) Promjer (mm)
Ulaz utičnica
IHF65-50-160 15 34 5.5 2900 50 3.5 65 50
25 32
30 28
7.5 9 1.1 1450 45 3.5
12.5 8
15 7
IHF65-40-200 15 52 11 2900 46 3.5 40
25 50
30 48
7.5 13.5 1.5 1450 40 3.5
12.5 12.5
15 12
IHF65-40-250 15 82 18.5 2900 43 3.5
25 80
30 78
7.5 20.5 3 1450 39 3.5
12.5 20
15 19.5
IHF80-65-125 40 23 7.5 2900 48 4 80 65
50 20
60 18.5
15 5.5 1.1 1450 43 4
25 5
30 4.5
IHF80-65-160 40 34 11 2900 61 4
50 32
60 28
15 9 1.5 1450 56 4
25 8
30 7
IHF80-50-200 35 52 15 2900 63 4 50
50 50
60 48
15 13.5 2.2 1450 57 4
25 12.5
30 12
IHF80-50-250 35 80 30 2900 49 4.5 80 50
50 78
60 76
15 20.5 5.5 1450 46 4.5
25 20
30 19.5
IHF80-50-315 40 127 45 2900 42 5
50 125
60 120
15 34 11 1450 35 5
25 32
30 30
IHF100-80-125 80 22 15 2900 54 4.5 100 80
100 20
120 18.5
40 5.5 2.2 1450 50 4.5
50 5
60 4.5
IHF100-80-160 80 34 18.5 2900 67 4.5
100 32
120 28
40 9 2.2 1450 63 4.5
50 8
60 7
IHF100-65-200 80 52 30 2900 70 4.5 65
100 50
120 48
40 13.5 5.5 1450 66 4.5
50 12.5
60 12
IHF100-65-250 70 82 45 2900 65 5
100 80
120 78
40 20.5 7.5 1450 62 5
50 20
60 19.5

Model br Kapacitet protoka (m³/h) Visina pumpe (m) Snaga motora (KW) Brzina rotacije (r/min) Učinkovitost (%) NPSH r (m) Promjer (mm)
Ulaz utičnica
IHF100-65-315 70 127 75 2900 50 5.2 100 65
100 125
120 123
40 34 15 1450 46 5.2
50 32
60 30
IHF125-100-160 130 34 30 2900 61 5 125 100
150 32
170 28
65 9 4 1450 56 5
75 8
85 7
IHF125-100-200 130 52 45 2900 63 5 100
150 50
170 48
65 13.5 11 1450 55 5
75 12.5
85 12
IHF125-100-280 150 102 110 2900 60 6
200 100
240 96
80 27 18.5 1450 56 6
100 25
120 23
IHF125-100-315 80 34 18.5 1450 60 5.5
100 32
120 30
IHF125-100-400 80 53 30 1450 65 6 125 100
100 50
120 48
IHF150-125-250 150 20.5 22 1450 60 5 150 125
200 20
240 18
IHF150-125-315 150 34 30 1450 70 5.5 150 125
200 32
240 30
IHF150-125-400 150 52 55 1450 65
200 50
240 48
IHF 200-150-250 250 21 45 1450 58 6 200 150
400 20
480 18
IHF200-150-315 250 34 75 1450 60 6
400 32
480 30
IHF200-150-400 250 52 90 1450 67 6.5
400 50
480 48
IHF250-200-315 400 34 90 1450 75 6.5 250 200
600 32
700 28
IHF 250-200-400 400 53 132 1450 68 6.5
600 50
700 47
IHF300-250-315 800 34 160 1450 80 7 300 250
950 32
1100 30
IHF300-250-400 800 53 185 1450 77 7
980 50
1100 47
IHF400-350-600 2000 32 355 980 65 6 400 350
IHF550-500-800 3600 36 710 750 65 5 550 500

Radni uvjeti

Promjer pumpe 25 mm - 400 mm
Radna temperatura - 20 ℃ - 180 ℃
Raspon kapaciteta protoka 1,6m³/h - 2600m³/h
Raspon visine pumpe 5m - 130m
Raspon materijala Podstava FEP(F46), PFA
Dizajnirani standard GB/T9969、ISO5828
